地质剖面实训模型与梁山地质特征简介

作者:时间:2023-12-13点击数:

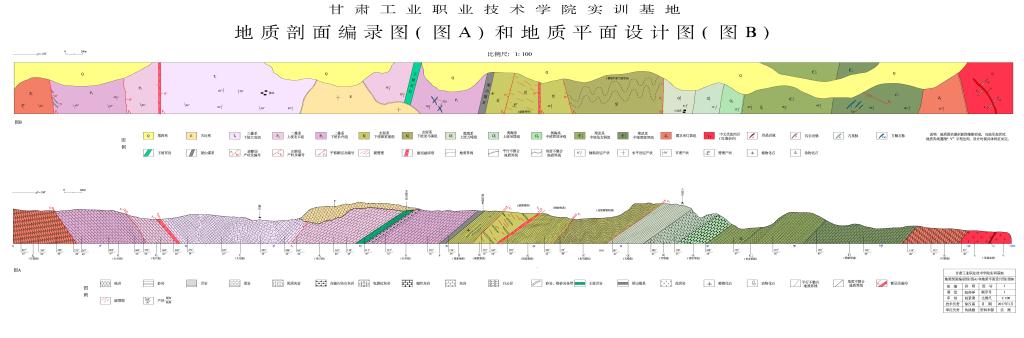

一、地质剖面实训模型

华体会(中国)根据多年地质教学和科研实践经验,积极探索校内教学与野外实习之间的有机统一,着力解决地质教学中概念抽象、方法单一之困难,以突出提高学生的实际工作能力为宗旨,以设计制作了地质构造典型、岩石类型多样、技术难度适宜的“地台型”仿真地质剖面实训模型。其目的是依托该地质剖面模型现场教学,使学生准确识别常见地质现象,牢固掌握应知应会知识,拓展地质视野,夯实地质基础;学生依托地质剖面实训模型现场反复练习,以达到熟练掌握剖面测量、地质填图工作的基本内容和方法步骤,高质量完成野外地质实训任务之目的,也为学生到野外工作后快速进入角色,成为生产一线骨干人才打下坚实基础。

仿真地质实体长115m,宽4m,高24m,在设计制作中主要依据长安大学汉中实习基地——杨子地台北缘梁山地区的基本地质要素,经综合研究,去粗取精,创新实践,模拟仿真而成。该地质体基本表达了梁山地区的主要地质特征,突出反映了杨子地台北缘“盖层”的地质内容,适当增加了常见的地质现象,力求使其接近实际,内容全面,现象直观,通俗易懂,既能满足地质教学之需要,也是生产单位员工开展技术培训和地学科普宣传的理想基地,为同类地质院校构建实训基地提供了实物样本。

二、梁山地质特征

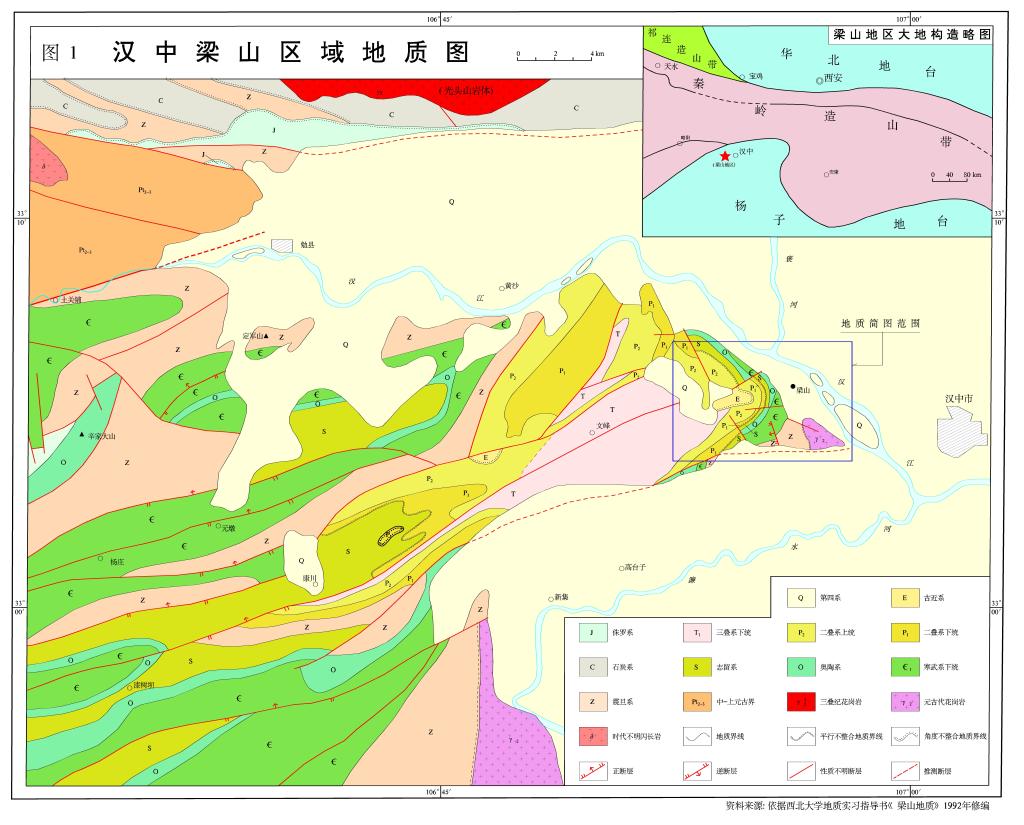

区域地质:梁山地区属陕西省汉中市南郑县梁山镇管辖,区内以丘陵低山地貌为主,交通便利。大地构造位置属于扬子地台北缘二级构造单元的龙门~大巴褶皱带,北与秦岭造山带相接,西与松潘~甘孜构造带毗邻,区域褶皱与断裂构造呈北东东向展布(图1)

(图1)

包括梁山地区在内的杨子地台为相对稳定的构造单元,其前震旦纪基地是在元古代末遭受晋宁期和澄江期两次造山作用后形成的一套强烈变形、变质和岩浆活动普遍发育的变质结晶岩系,在梁山地区仅局部出露以多期岩浆侵入为特征的岩浆岩体(习称为汉南杂岩)。盖层形成经历了自震旦纪到中三叠世稳定发展阶段和晚三叠世新生代构造活动期两个阶段。在震旦纪至中三叠世,该区相继沉积了一套巨厚的滨海、浅海相陆源碎屑-碳酸岩建造,尽管在不同地区分别不同程度的缺失了中上寒武统、泥盆系和石炭系,但相应地层间均以平行不整合关系相接触,说明加里东期和海西期均是以非造山的地台升降运动为特征,反映了杨子地台性对稳定的发展历程。晚三叠世至新生代,相继经历了迎支、燕山、喜山运动,在区内形成了普遍发育的褶皱和断裂。其中,迎支运动是对杨子地台有强烈影响的重大构造事件,从而结束了杨子地台整体广泛的海侵历史,并使梁山地区的震旦系至三叠系均遭受变形,形成了区域北东~北东东向主期褶皱和断裂。

梁山地质:梁山地区地层出露清晰,发育比较完整,生物化石丰富区内基本构造表现为以梁山向斜为主体的褶皱和断裂,其由迎支燕山期构造运动所奠定,又经受了后期的构造变形的叠加改造,因而发育不同时期、不同规模、不同特点的构造现象。新生代区域伸展作用造就了现今盆地与岭脊丘陵地貌格局,以持续上升为主导,伴有地震活动的新构造运动在区内也有一定表现。

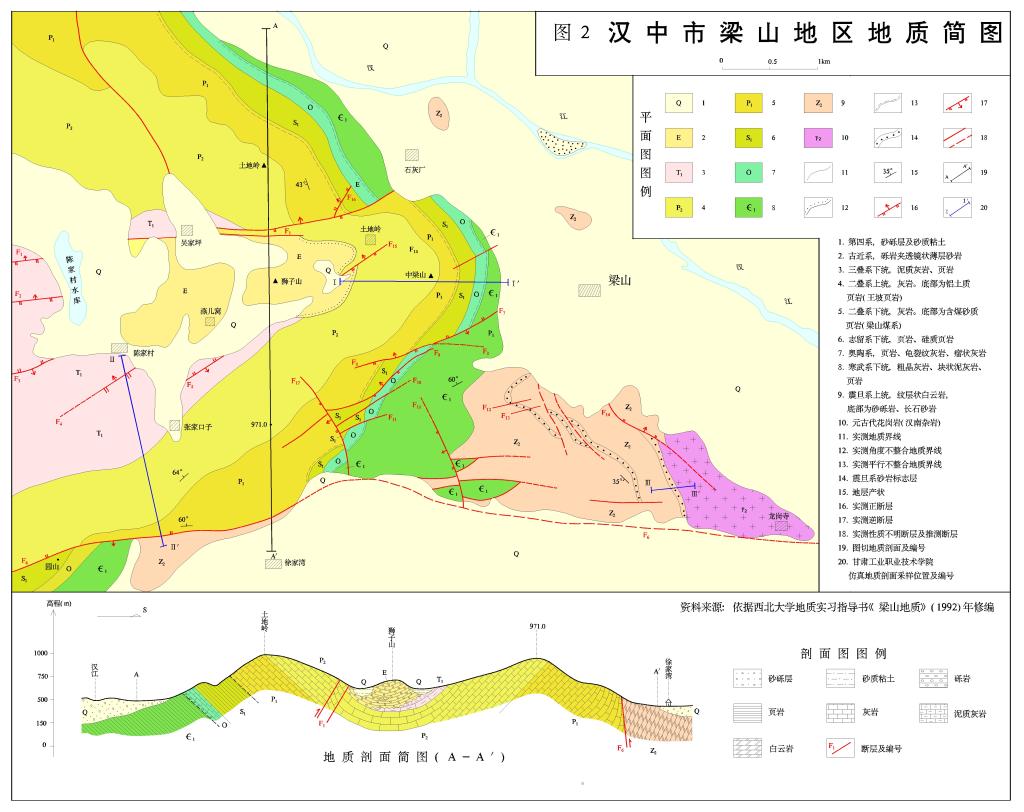

地层:前震旦纪汉南杂岩由花岗岩、闪长岩和细晶岩脉等组成,主体为花岗岩,同位素年龄800900Ma,构成本区结晶基底。盖层中除古生界的泥盆系、石炭系及中生界的侏罗系、白垩系未见沉积外,其他各地质时代的地层都有代表(图2)

(图2)

三叠纪以前的地层几乎全属海相,新生代的地层为陆相。这些地层基本上围绕着梁山向斜,由轴部向两翼,地层由新到老,呈马蹄形展布。震旦系底部的砂砾岩与其下伏前震旦纪花岗岩之间以及古近系与下伏各地层之间为不整合接触,寒武系与奥陶系以及志留系与二叠系均为平行不整合接触,其余地层之间为整合接触。各时代地层特征详见下图3

褶皱:梁山倾伏向斜是区内震旦纪以来在沉积盖层中形成的主体褶皱,出露完整。该向斜以二叠系灰岩为标志层,外侧依次出露志留系、奥陶系、寒武系和震旦系,核部为下三叠统。向斜轴线位于陈家村中梁山一线呈北东东向延伸。其北翼地层走向北西,倾向南西,倾角40°左右,南翼地层走向北东,倾向北西,倾角50°左右。中梁山地段为向斜转折端,地层走向呈近南北向的弧形,总体向西倾斜,倾角40°左右。梁山向斜枢纽向东扬起,向西倾伏、两翼大致对称,是在区域挤压构造应力作用下,以纵弯作用方式产生的结果。

梁山向斜宏观上规则简单,其内部次级褶皱相当发育,主要见于向斜核部下三叠统中,两翼地层中也有一定表现。下三叠统构造变形因岩层能干性差异而出现不同的褶皱形态,以厚层灰岩为主的岩层一般形成大中型较为宽缓的倾伏褶皱,而页岩夹薄层、中厚层灰岩中的褶皱变形强烈、复杂,常见为中小型宽缓、紧闭倒转、平卧褶皱以及复杂揉皱。在梁山向斜核部发育的古近系陆相沉积岩系,受吴家坪-土地岭晚期逆冲断层改造,在其中形成一平缓的向斜构造,局部地段地层产状变陡,甚至倒转。古近系遭受的构造变形与其下伏的下三叠统变形相比较,二者构造形式差异明显且发育于不同的构造层中,应为不同时期的构造产物。

断层:梁山地区断层发育,规模不等,性质各异。以近东西向展布的逆断层为主,北北西向正断层为次。规模较大的逆断层分布于梁山向斜南北两翼,向斜核部及偏南翼密集出现小规模断层,局地形成叠瓦状逆断层带(F9F10F11)。吴家坪土地岭北逆平移断层(F1),位于向斜北翼,具多期活动性,走向70°-80°左右,断层面向北倾斜,倾角50°-60°。在土地岭北侧,该断层发育于古生代地层中,平面露头错开了寒武系至二叠系,具左行平移特征,水平位移千余米,挤压灰岩碎裂岩发育,断层面上擦痕、镜面明显,断层南侧二叠系厚层灰岩局部形成拖曳倒转向斜,这些现象推测为断层早期活动的痕迹;在吴家坪西侧,断层作用使二叠系和下三叠统逆冲于古近系之上,下三叠统页岩强烈揉皱、薄层灰岩劈理化,古近系砾岩产状近于直立,局部倒转,在其中形成宽度近百米的挤压变形带,为断层再次活动的证据。圆山-龙岗寺逆断层(F6),位于梁山向斜南翼,总体走向80°左右,断层面向南倾斜,倾角70°左右,由宽30米作用的挤压碎裂岩和角砾岩带组成,并可见陡直的断面,前震旦纪灯影组硅质白云岩高角度逆冲于二叠系厚层灰岩之上,靠近断层带厚层灰岩明显向南倒转并发育与层理斜交的节理,远离断层,地层产状由陡变缓,恢复正常。吴家坪土地岭北断层(F1)与圆山龙岗寺断层(F6)沿向斜两翼呈对称分布,遥相呼应,构成梁山地区褶皱与断层基本架构。

矿产:梁山及其邻区矿产资源较为丰富,金属矿产主要有铁、铜、钴、铅锌等。二叠纪地层中的石灰岩是区内主要的建材原料,已被开发利用,王坡页岩是区域寻找铝土矿的重要找矿标志。
